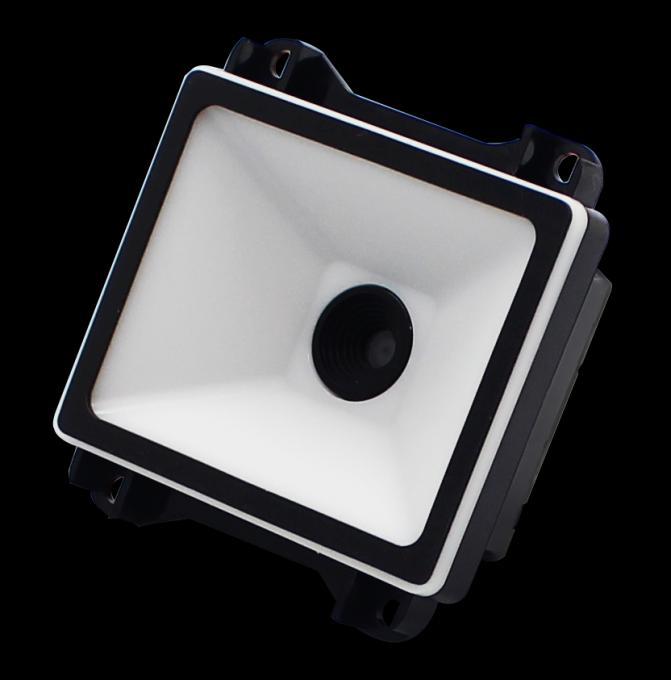

NLS-EM20-EX 扫码模组产品简介
新大陆NLS-EM20-EX扫码模组针对屏幕条码做特殊调校，可适应低亮度及各类贴膜的大数据量屏幕条码。适用于车载POS机、VTM柜、电商自提柜、智能家居储物柜、ATM自助柜、自助查询终端、排队叫号设备等场景。
NLS-EM20-EX 扫码模组产品特性
核心技术
采用自主研发的第六代核心解码技术，可快速识读各类品质的条码。
卓越的屏幕识读能力
针对屏幕条码做特殊调校，可适应低亮度及各类贴膜的大数据量屏幕条码。
接口丰富
提供USB和TTL-232接口，满足更多接口需求。
绿色低功耗
采用自主核心技术，大大降低运行功耗，延长设备使用寿命。
NLS-EM20-EX 扫码模组详细参数
|
扫描性能 |
图像传感器 |
|
640*480 CMOS传感器 |
|
照明 |
|
白色LED |
|
|
识读码制 |
2D |
QR Code,PDF417,Data Matrix, Aztec |
|
|
|
1D |
Code 128, EAN-13, Code 39,GS1-128(UCC/EAN-128) ,AIM 128,ISBT 128等 |
|
|
识读精度* |
|
≥5mil |
|
|
典型识读景深*
|
EAN-13 (13mil) |
25mm-110mm |
|
|
QR Code (15mil) |
0mm-90mm |
||
|
PDF417 (6.7mil) |
35mm-45mm |
||
|
Data Matrix (10mil) |
35mm-50mm |
||
|
手机公交码 |
38mm-135mm |
||
|
符号反差* |
|
≥30% |
|
|
条码灵敏度** |
手机公交码 |
倾斜±40°，偏转±45°，旋转360° |
|
|
运动容差* |
|
最高200 cm/s（微信支付码） |
|
|
视场角度 |
|
水平 68°，垂直 51°，对角84.8° |
|
|
机械/电气 参数 |
通讯接口 |
|
TTL-232,USB |
|
外观尺寸(mm) |
|
61.5(W)×65.5(D)×31(H)（最大值） |
|
|
重量 |
|
32g |
|
|
工作电压 |
|
12pin FPC 卧式插座：3.3-5 VDC±5% |
|
|
|
|
4pin 杜邦插座USB接口：3.3-5 VDC±5% 4pin 杜邦插座TTL232接口：3.3-5 VDC±5% |
|
|
额定功耗 |
|
729mW(典型值) |
|
|
电流@5.0 VDC |
工作 |
156mA（典型值），179 mA（最大值） |
|
|
待机 |
54mA |
||
|
环境参数 |
工作温度 |
|
-40℃~+60℃ |
|
储存温度 |
|
-40℃~+75℃ |
|
|
工作湿度 |
|
5%~95%（无凝结） |
|
|
环境光照 |
|
0~100,000LUX |
|
|
国际认证 |
|
|
FCC Part15 Class B，CE EMC Class B |
|
配件列表 |
开发板 |
|
开发板带触发按键和蜂鸣器，具备RS-232和USB输出 |
|
数据线 |
USB |
USB数据线，用来连接开发板和信息接收主机 |
|
|
RS-232 |
RS-232数据线，用来连接开发板和信息接收主机 |
||
|
电源适配器 |
|
5V电源适配器，配合RS-232数据线给开发板供电 |
*测试条件：环境温度=23℃；环境照度=300 LUX白炽灯；纸质码使用新大陆制定的测试样码；屏幕码使用5.5寸安卓手机，亮度100%
**测试条件：测试距离=（最小景深+最大景深）/2； 环境温度=23℃；环境照度=300 LUX白炽灯
2D：QR CODE; 10 Bytes; 最小条空宽度=15 mil; PCS=0.8;
