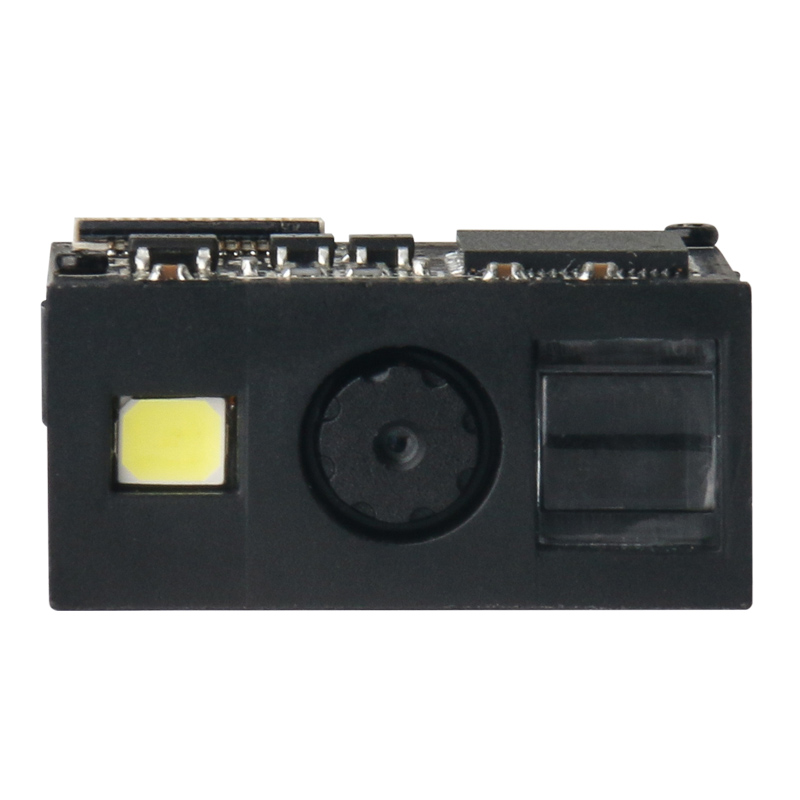

RD2106 嵌入式二维影像模组是一款嵌入式二维影像模组，采用先进的CMOS影像识别技术，智能图像识别系统，配备30万像素高清摄像头。具有**的识读性能，可以轻松读取纸张、商品、屏幕等介质上的条码。一体化紧凑型设计可方便嵌入到各类设备中。
性能参数
通信方式 | USB（USB-KBW，USB-COM），TTL |
图像传感器 | CMOS |
像素 | 30万像素 |
解析度 | ≥4mil/0.1mm（PCS90%,CODE 39） |
解码速度 | 25CM/S |
识读模式 | 手动识读、感应识读、连续识读 |
提示方式 | LED指示灯、蜂鸣器（外部电路） |
视场角 | 36°*28° |
读取角度 | Test Conditions：CODE39,10mil/0.25mm,PCS90% |
旋转Roll: ±360°，倾斜Pitch:±50°，偏斜Skew: ±50° | |
打印对比度 | ≥25% |
环境光照度 | 黑暗环境，室内自然光， |
识读码制 | 1D：UPC-A，UPC-E，EAN-8，EAN-13，Code 128， Code 39，Code 93， Interleaved 2 of 5，Matrix 2 of 5，Industrial 2 of 5, Standard 2 of 5(IATA25) ,Codabar（NW-7），etc. 2D: QR Code, Micro QR Code, Data Matrix，PDF417,，etc. |
机械/电气化性能
本体重量 | 约3.5g |
外观尺寸 | 14.6mm L* 22mm W * 11.3mm H |
线材长度 | 5CM（FPC单面排线） |
接口类型 | FPC 12PIN Pitch 0.5 |
工作电压 | DC 3.3V |
电流 | 150mA（WORK） |
工作环境
工作温度 | -20℃ to 50℃ |
储存温度 | -40℃ to 60℃ |
工作湿度 | 5% to 95%（无凝结） |
10H@125RPM |
配件列表
FPC排线 | 12PinPitch 0.5 同面5CM。 |
开发板（选配） | 用于连接模组与线材，具有不同接口的输出功能，以及扫描提示功能。 |
线材（选配） | 用于连接开发板与通信主机，可选配不同接口线材。 |
