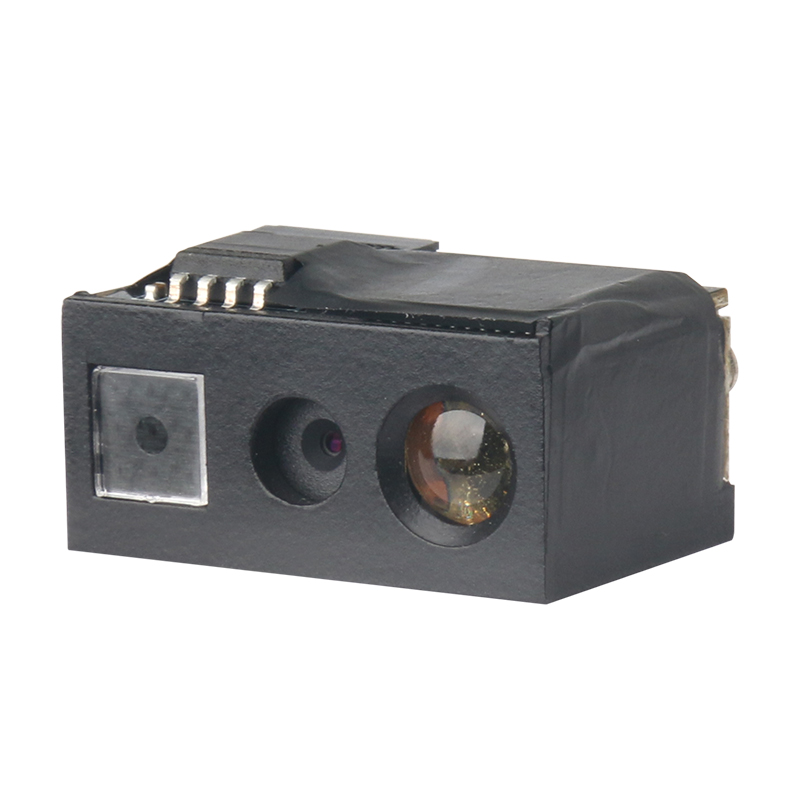

RD3690嵌入式二维扫描模组

RD3690嵌入式二维扫描模组是一款高性能嵌入式二维影像模组，采用先进的CMOS影像识别技术，智能图像识别系统，配备100万像素全局高清摄像头，自带激光十字瞄准，具有较强的穿透力，具有超远距识读性能，可以轻松读取纸张、商品、屏幕等介质上的条码。一体化紧凑型设计可方便嵌入到各类设备中。

性能参数

通信方式	USB（USB-KBW，USB-COM），TTL
图像传感器	CMOS
像素	130万像素
解析度	≥3mil/0.076mm（PCS90%,CODE 39）
识读景深	30mm~500mm（不同条码范围）
解码速度	65CM/S
识读模式	手动识读、感应识读、指令控制
提示方式	LED指示灯、蜂鸣器（外部电路）
视场角	40° * 30°
读取角度	Test Conditions：CODE39,10mil/0.25mm,PCS90%
	旋转Roll: ±360°，倾斜Pitch:±60°，偏斜Skew: ±55°
打印对比度	≥20%
环境光照度	黑暗环境，室内自然光，
识读码制	1D：UPC-A，UPC-E，EAN-8，EAN-13，Code 128， GS1-128， Code 39，Code 32, Code 93，Code 11，Interleaved 2 of 5，Matrix 2 of 5，Industrial 2 of 5(Straight 2 of 5)，Codabar（NW-7），MSI，GS1 Databar(Omnidirectional, Limited, Expanded)， etc. 2D: QR Code,  Micro QR Code, Data Matrix，PDF417, Micro PDF 417， Aztec，etc.

机械/电气化性能

本体重量	约3.5g
外观尺寸	15.8mm L* 21.4mm W * 11.6mm H
线材长度	5CM（FPC单面排线）
接口类型	FPC 12PIN Pitch 0.5
工作电压	DC 3.3-5V（推荐使用5V）
电流	230mA（WORK）



工作环境

工作温度	-20℃ to 50℃
储存温度	-40℃ to 60℃
工作湿度	5% to 95%（无凝结）
运输震动测试	10H@125RPM



配件列表

FPC排线	12PinPitch 0.5 同面5CM。
开发板（选配）	用于连接模组与线材，具有不同接口的输出功能，以及扫描提示功能。
